Jablotron Mercury Bedienteile

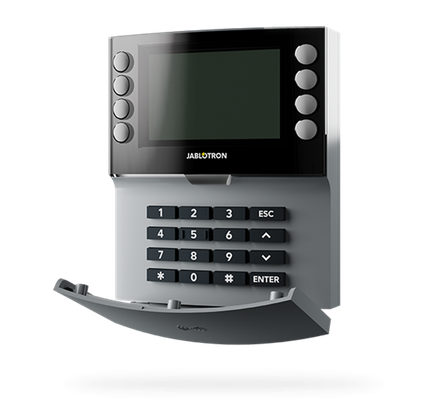

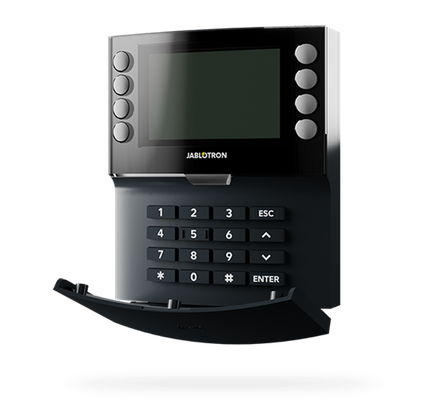

Das FUNK-Bedienteil JA-155E aus der Jablotron-Mercury Serie mit einer Vier-Segment-Tastatur mit Display und RFID-Leser. Das Bedienteil dient zur Steuerung und Anzeige von Systemstatusanzeigen. Das Zugangsmodul ist mit vier Segementen ausgestattet; Ihre Beschreibungen werden auf dem LCD-Display angezeigt.

Leistungsmerkmale:

- Farben: Weiß, Grau & Anthrazit

- LCD Display

- Bedientastatur zur Codeeingabe
- Vier-Segment-Tastatur

- integrierter berührungsloser Leser (RFID)

- integriertes 868 MHz Funkmodul

Technische Daten:
- Stromversorgung: 4x Alkalibatterien, Typ: AA (LR6) 1,5 V
- Batterielebensdauer: 1 bis 2 Jahre
- LowBatt-Status: < 4,5 V
- Maximaler Stromverbrauch: 115 mA
- Kommunikation: 868,1 MHz, JABLOTRON-Protokoll
- Maximale Hochfrequenzleistung (ERP): < 25 mW
- Kommunikationsreichweite: ca. 200 Meter (Freifläche)
- RFID-Frequenz: 125 kHz
- Abmessungen: 110 x 136 x 33 mm
- Gewicht: 285 g
- Zertifizierung: Sicherheitsstufe 2 / Umweltklasse II (gemäß EN 50131-1)
- Installation: Innenbereich
- Betriebstemperaturbereich: -10°C bis +40°C


Das weiße JA-105PL bzw. schwarze JA-105PL-AN ist eine Aufputzmontagebox für das JA-155E Bedienteil.

Das Funk - Bedienteil JA-154E mit Zugangsmodul verfügt über einen berührungslosem Leser, Codetastatur und einem übersichtlichen LCD Display. Dieses Bedienteil ist speziell für die Bedienung des JABLOTRON 100 Alarmsystems konzipiert.

Diese Bedienteil verfügt über ein Bediensegment und kann bei Bedarf mit bis zu 20 Bediensegmenten (JA-192E) ausgestattet werden. Dank des integrierten Funkmoduls kann das Bedienteil ohne jegliche Verkabelung genutzt werden.

Die Menüoptionen ermöglichen die bequeme Bedienung und Verwaltung der Sektionen, Zonen, PG- Ausgänge und Ereignismeldungen.

Leistungsmerkmale:
- LCD Display
- Bedientastatur zur Codeeingabe
- integrierter berührungsloser Leser (RFID)
- integriertes 868 MHz Funkmodul
- bis zu 20 Bediensegmente (JA-192E nachrüstbar)
- Energiesparfunktion bei Ausfall der Netzversorgung
- intelligente Aktivierung des Funkbedienteils

Technische Daten:
- Farbe: weiß, grau und anthrazit
- Stromversorgung: 4 Alkalibatterien AA 1,5 V
- durchschnittliche Batterielebensdauer: 1 Jahr
- Funkfrequenz: 868 MHz (bidirektional)
- Funkreichweite: bis zu 200m
- berührungsloser Leser Funkfrequenz: 125 kHz
- Abmessungen: 102 x 76 x 33 mm
- Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen
- Betriebstemperatur: -10 bis 40 °C
- Sicherheitsgrad 2 gemäß EN 50131-1, EN 50131-3

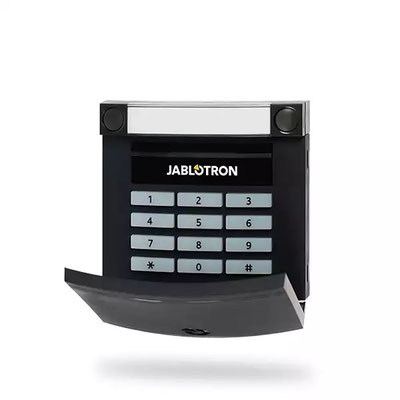

Das Funk - Bedienteil JA-153E mit Zugangsmodul verfügt über einen berührungslosem Leser und einer Codetastatur. Dieses Bedienteil ist speziell für die Bedienung des JABLOTRON 100 Alarmsystems konzipiert.

Diese Bedienteil verfügt über ein Bediensegment und kann bei Bedarf mit bis zu 20 Bediensegmenten ausgestattet werden. Dank des integrierten Funkmoduls kann das Bedienteil ohne jegliche Verkabelung genutzt werden.

Leistungsmerkmale:
- Bedientastatur zur Codeeingabe
- integrierter berührungsloser Leser (RFID)
- integriertes 868 MHz Funkmodul
- bis zu 20 Bediensegmente (JA-192E nachrüstbar)
- Energiesparfunktion bei Ausfall der optionalen Netzversorgung
- intelligente Aktivierung des Funkbedienteils

Technische Daten:
- Farbe: weiß, grau und anthrazit
- belegt eine Position in dem JABLOTRON 100 Alarmsystem
- Stromversorgung: 2 Alkalibatterien AA 1,5 V
- durchschnittliche Batterielebensdauer: 1 Jahr

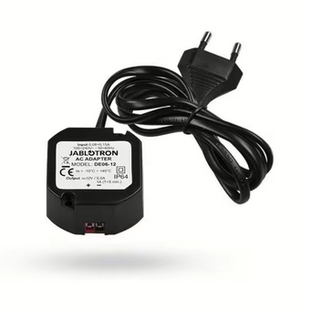

- optionale Stromversorgung über Netzteil (JA-DE06-12)
- Funkfrequenz: 868 MHz (bidirektional)
- Funkreichweite: bis zu 200m
- berührungsloser Leser Funkfrequenz: 125 kHz
- Abmessungen: 102 x 76 x 33 mm
- Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen
- Betriebstemperatur: -10 bis 40 °C
- Sicherheitsgrad 2 gemäß EN 50131-1, EN 50131-3

Das Funk- Zugangsmodul JA-152E mit berührungslosem Leser ist speziell für die Bedienung des JABLOTRON 100 Alarmsystems konzipiert.

Es verfügt über ein Bediensegment und kann bei Bedarf mit bis zu 20 Bediensegmenten ausgestattet werden. Dank des integrierten Funkmoduls kann das Bedienteil ohne jegliche Verkabelung genutzt werden.

Leistungsmerkmale:

- integrierter berührungsloser Leser (RFID)

- integriertes 868 MHz Funkmodul

- bis zu 20 Bediensegmente nachrüstbar

- Energiesparfunktion bei Ausfall der optionalen Netzversorgung

- intelligente Aktivierung des Funkbedienteils

Technische Daten:
- Stromversorgung: 4 Alkalibatterien AA 1,5 V
- durchschnittliche Batterielebensdauer: 1 Jahr
- optionale Stromversorgung über Netzteil (JA-DE06-12)
- Funkfrequenz: 868 MHz (bidirektional)
- Funkreichweite: bis zu 200m
- berührungsloser Leser Funkfrequenz: 125 kHz
- Abmessungen: 102 x 76 x 33 mm
- Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen
- Betriebstemperatur: -10 bis 40 °C
- Sicherheitsgrad 2 gemäß EN 50131-1, EN 50131-3

Das Bedien- und Anzeigesegment JA-192E für die Jablotron Bedienteile ermöglicht eine einfache Bedienung und Steuerung der Funktionen des JA 100 Alarmsystem.

Leistungsmerkmale:
- Bedienung der Bereiche (SCHARF, UNSCHARF und TEILSCHARF)
- Bedienung der PG-Ausgänge (PG EIN und PG AUS)
- Notrufe (Panik, Überfall etc.)
- Zustandsanzeige

Technische Daten:
- Stromversorgung: über das Zugangsmodul
- Stromverbrauch: 0,5 mA
- Abmessungen: 102 x 15 x 33 mm
- Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen
- Betriebstemperatur: -10 bis 40 °C

Der drahtlose Chipleser JA-151E ist ein drahtloser Tag-Leser für die komfortable Scharf- und Unscharfschaltung von Bereichen in JABLOTRON-Alarmsystemen. Durch die Nutzung von Proximity-Tags (PIT) und integrierten Bedientasten ermöglicht er eine einfache und sichere Bedienung.

Leistungsmerkmale:

- Drahtloser Tag-Leser zur Bereichssteuerung

- Bedienung über NFC-Tag und Funktionstasten

- Optische und akustische Signalisierung für Systemzustände

- Reichweite bis zu 300 m im Freifeld

- Batteriebetrieb mit automatischer Statusüberwachung

Technische Daten:

- Stromversorgung: 3× AAA Alkaline-Batterien

- Typische Batterielebensdauer: ca. 1 Jahr (bei 1 Aktivierung pro Tag)

- Funkfrequenz: 868,1 MHz (JABLOTRON-Protokoll)

- NFC-Frequenz: 13,56 MHz

- Abmessungen: 81 × 81 × 39 mm

- Gewicht (ohne Batterien): 64 g

- Betriebstemperatur: -10 °C bis +40 °C

Dieses Jablotron HLK-PM12JBT-Schaltnetzteil dient zur ergänzenden Stromversorgung der Bedienteile des JA-100 Alarmsystems. Durch die sehr kompakten Abmessungen kann die Montage direkt in eine 55 mm UP Schalterdose erfolgen.

Technische Daten:

- Stromversorgung: primär 240 V / 50 Hz

- Ausgangsspannung: 12 V DC

- Ausgangsstrom: 500 mA / max. 1000 mA für weniger als 5 min.

- Kurzschluss- und Temperaturüberlastungsschutz

- Abmessungen 50 x 48 x 25 mm

- Umgebungsbedingungen: EN 50131-1, II , innen

- Arbeitstemperatur: -10 bis 40 Grad

- Sicherheitsgrad EN - 60950-1, EN 61204-3, EN 6100-3-2, 3-3, 6-1, 6-3, EN 5502
