Jablotron JA-103 Bedienteile

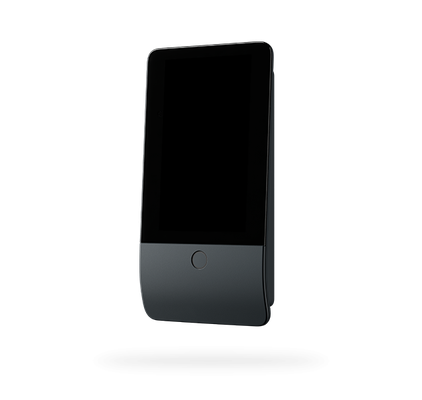

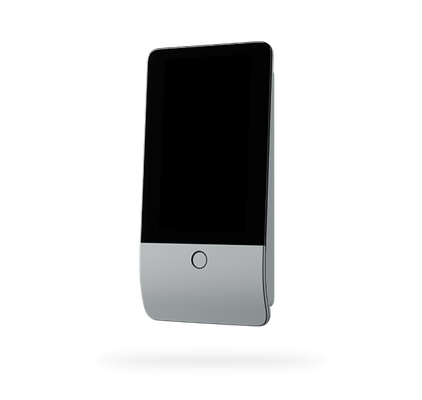

Das neue Touch-Bedienteil JA-156E, auch "NATUS" genannt, überzeugt durch eine einzigartige Kombination aus Ästhetik, fortschrittlicher Technologie und Funktionalität. Das zeitlose und minimalistische Design für eine perfekte Itegration in moderne Innenräume ist kombiniert mit besonderem Nutzungskomfort, dank der Bedienung über ein 5 Zoll-Touch-LCD Display. Das Touch-Bedienteil unterstützt alle Funktionen der mobilen MyJABLOTRON App und kann ein reguläres Bedienteil mit Segmenten vollständig ersetzen. Der Bildschirmschoner des Natus Bedienteil zeigt die Uhrzeit und bis zu zwei Temperaturen aus dem Systemen wie die aktuelle Außen- und Innentemperatur und wenn gewünscht die Kontaktdaten des Installationsbetriebes. Weiterer Vorteil ist der integrierte RFID-Leser, welcher die Autorisierung des Users mit einem RFID-Codeträger als Schlüsselanhänger oder Zutrittskarte ermöglicht.

Dieses hochmoderne System ist EN-Grade 2 zertifiziert, was seine Zuverlässigkeit und Sicherheit unterstreicht. Das Natus Bedienteil ist vollständig kompatibel mit den Zentralen JA-103K und JA-107K, was auch eine nahtlose Integration in bestehende Sicherheitssystem ermöglicht. Zudem schafft die intelligente Montageplatte des Bedienteils eine einfache Installation. Die unbegrenzte Anzahl an Segmenten ermöglicht eine Anzeige und Steuerung von unendlich vielen Bereichen.

Das JA-156E benötigt einen permanenten 12 Volt Stromanschluss über einen Stromadapter. Die Backup-Batterie BAT-3V7-2500  dient der Notstromversorgung im Falle eines Stromausfalls.

Leistungsmerkmale:

- Farben: Weiß, Grau & Anthrazit

- Design-Line mit kompakten Abmessungen

- 5 Zoll Touch-LCD-Display

- Eingebauter RFID-Scanner

- Unendliche Anzahl angezeigter Segmente

- Kompatibel mit: JA-103K und JA-107K

- EN Grad II zertifiziert

Technische Daten:
- Display: 5 Zoll TFT-LCD-Display
- Abmessungen: 95 x 183 x 30 mm
- permanente 12V Stromversorgung notwendig

- Back-Up Batterie: BAT-3V7-2500 (Nicht im Lieferumfang enthalten)

- Verschiedene Bildschirmschoner einstellbar

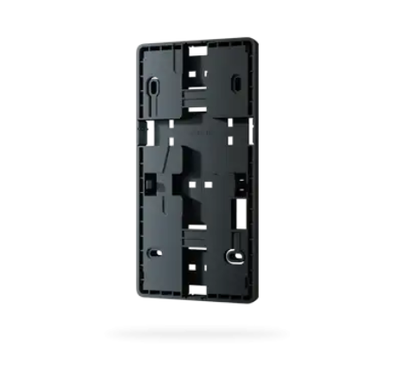

- Einfache Installation Dank der intelligenten Montageplatte
- Anzeige von bis zu 8 Temperaturen der Thermostate, zwei davon auf dem Homebildschirm

- Anzeige von Bereichen (unbegrenzt)

- Eingebauter RFID-Scanner

- Kontaktinformationen des Errichters können hinterlegt werden

- Firmware-Updates sind möglich über den integrierten USB-Anschluss und über die F-Link Software

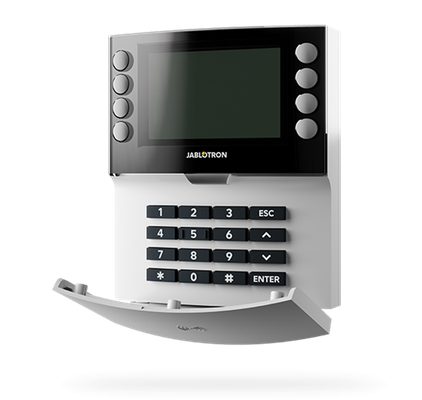

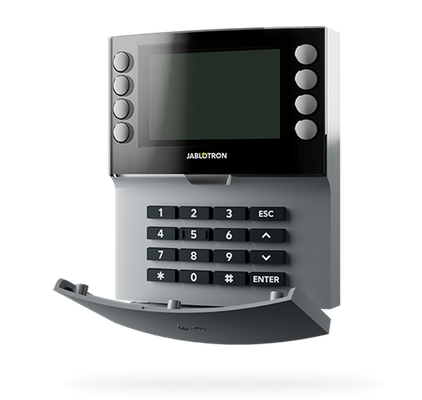

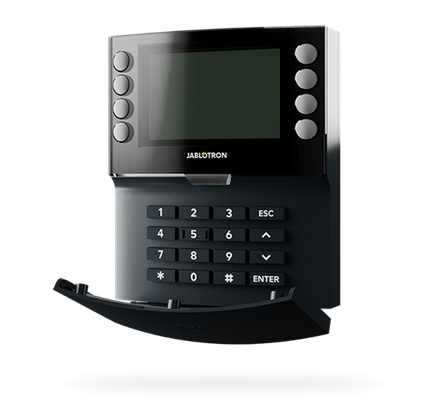

Das FUNK-Bedienteil JA-155E aus der Jablotron-Mercury Serie mit einer Vier-Segment-Tastatur mit Display und RFID-Leser. Das Bedienteil dient zur Steuerung und Anzeige von Systemstatus-anzeigen. Das Zugangsmodul ist mit vier Segementen ausgestattet; Ihre Beschreibungen werden auf dem LCD-Display angezeigt.

Leistungsmerkmale:

- Farben: Weiß, Grau & Anthrazit

- LCD Display

- Bedientastatur zur Codeeingabe
- Vier-Segment-Tastatur

- integrierter berührungsloser Leser (RFID)

- integriertes 868 MHz Funkmodul

Technische Daten:
- Stromversorgung: 4x Alkalibatterien, Typ: AA (LR6) 1,5 V
- Batterielebensdauer: 1 bis 2 Jahre
- LowBatt-Status: < 4,5 V
- Maximaler Stromverbrauch: 115 mA
- Kommunikation: 868,1 MHz, JABLOTRON-Protokoll
- Maximale Hochfrequenzleistung (ERP): < 25 mW
- Kommunikationsreichweite: ca. 200 Meter (Freifläche)
- RFID-Frequenz: 125 kHz
- Abmessungen: 110 x 136 x 33 mm
- Gewicht: 285 g
- Zertifizierung: Sicherheitsstufe 2 / Umweltklasse II (gemäß EN 50131-1)
- Installation: Innenbereich
- Betriebstemperaturbereich: -10°C bis +40°C

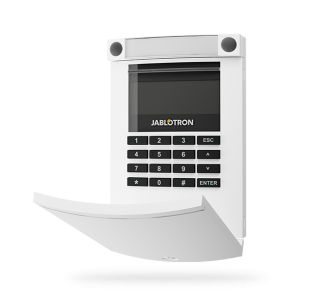

Das Funk - Bedienteil JA-154E mit Zugangsmodul verfügt über einen berührungslosem Leser, Codetastatur und einem übersichtlichen LCD Display. Diese Bedienteil ist speziell für die Bedienung des JABLOTRON 100 Alarmsystems konzipiert. Diese Bedienteil verfügt über ein Bediensegment und kann bei Bedarf mit bis zu 20 Bediensegmenten (JA-192E) ausgestattet werden. Dank des integrierten Funkmoduls kann das Bedienteil ohne jegliche Verkabelung genutzt werden. Die Menüoptionen ermöglichen die bequeme Bedienung und Verwaltung der Sektionen, Zonen, PG- Ausgänge und Ereignismeldungen.

Leistungsmerkmale:
- LCD Display
- Bedientastatur zur Codeeingabe
- integrierter berührungsloser Leser (RFID)
- integriertes 868 MHz Funkmodul
- bis zu 20 Bediensegmente (JA-192E nachrüstbar)
- Energiesparfunktion bei Ausfall der Netzversorgung
- intelligente Aktivierung des Funkbedienteils

Technische Daten:
- Farbe: weiß, grau und anthrazit
- Stromversorgung: 4 Alkalibatterien AA 1,5 V
- durchschnittliche Batterielebensdauer: 1 Jahr
- Funkfrequenz: 868 MHz (bidirektional)
- Funkreichweite: bis zu 200m
- berührungsloser Leser Funkfrequenz: 125 kHz
- Abmessungen: 102 x 76 x 33 mm
- Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen
- Betriebstemperatur: -10 bis 40 °C
- Sicherheitsgrad 2 gemäß EN 50131-1, EN 50131-3

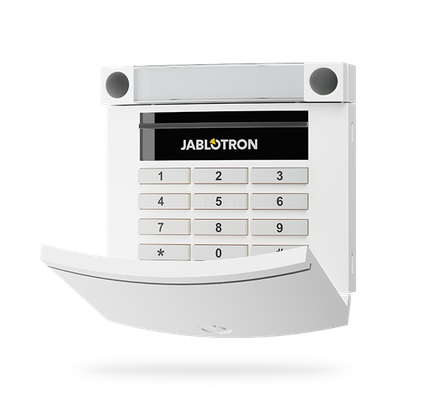

Das Funk - Bedienteil JA-153E mit Zugangsmodul verfügt über einen berührungslosem Leser und einer Codetastatur. Diese Bedienteil ist speziell für die Bedienung des JABLOTRON 100 Alarmsystems konzipiert. Diese Bedienteil verfügt über ein Bediensegment und kann bei Bedarf mit bis zu 20 Bediensegmenten ausgestattet werden. Dank des integrierten Funkmoduls kann das Bedienteil ohne jegliche Verkabelung genutzt werden.

Leistungsmerkmale:
- Bedientastatur zur Codeeingabe
- integrierter berührungsloser Leser (RFID)
- integriertes 868 MHz Funkmodul
- bis zu 20 Bediensegmente (JA-192E nachrüstbar)
- Energiesparfunktion bei Ausfall der optionalen Netzversorgung
- intelligente Aktivierung des Funkbedienteils

Technische Daten:
- Farbe: weiß, grau und anthrazit
- belegt eine Position in dem JABLOTRON 100 Alarmsystem
- Stromversorgung: 2 Alkalibatterien AA 1,5 V
- durchschnittliche Batterielebensdauer: 1 Jahr
- optionale Stromversorgung über Netzteil (JA-DE06-12)
- Funkfrequenz: 868 MHz (bidirektional)
- Funkreichweite: bis zu 200m
- berührungsloser Leser Funkfrequenz: 125 kHz
- Abmessungen: 102 x 76 x 33 mm
- Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen
- Betriebstemperatur: -10 bis 40 °C
- Sicherheitsgrad 2 gemäß EN 50131-1, EN 50131-3

Das Bedien- und Anzeigesegment JA-192E für die Jablotron Bedienteile ermöglicht eine einfache Bedienung und Steuerung der Funktionen des JA 100 Alarmsystem.

Leistungsmerkmale:
- Bedienung der Bereiche (SCHARF, UNSCHARF und TEILSCHARF)
- Bedienung der PG-Ausgänge (PG EIN und PG AUS)
- Notrufe (Panik, Überfall etc.)
- Zustandsanzeige

Technische Daten:
- Stromversorgung: über das Zugangsmodul
- Stromverbrauch: 0,5 mA
- Abmessungen: 102 x 15 x 33 mm
- Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen
- Betriebstemperatur: -10 bis 40 °C

Das JA-120E-BK Touch-Bedienteil bietet eine einzigartige Kombination aus modernem Design und Dual-Media-Lesetech-nologie. Die Vorderseite besteht aus speziellem, gehärtetem, synthetischem Kunststoffglas, welches nicht leicht durch Schlüssel oder andere harte Gegenstände zerkratzt werden kann. Mit dem kabelgebundenen Touch-Zugangsmodul können Sie von außerhalb des Gebäudes Ihre Alarmanlage per Touch oder auch per RFID-Transponder scharf bzw. unscharf schalten.

Um das JA-120E-BK Bedienteil sicher an der Außenwand zu montieren, benötigt man noch die Montageplatte JA-WRE-KU68-..

Technische Daten:
- Farbe: Weiß und Schwarz
- Spannungsversorgung: über die Zentrale
- Maximaler Stromverbrauch: 95 mA
- RFID-Frequenz: 125 kHz
- MIFARE-Frequenz: 13,56 MHz
- Montage: im Außenbereich

- Schutzart: IP 55
- Betriebstemperaturbereich: -25°C bis +70°C
- Abmessungen: 96 x 67 x 13,5 mm
- Gewicht: 0,140 kg

Das JA-121E-BK BUS-Außen-Bedienteil bietet eine einzigartige Kombination aus modernem Design und Dual-Media-Lesetechnologie. Die Vorderseite besteht aus speziellem, gehärtetem, synthetischem Kunststoffglas, welches nicht leicht durch Schlüssel oder andere harte Gegenstände zerkratzt werden kann. Mit der kabelgebundenen Außentastatur JA-121E-BK können Sie von außerhalb des Gebäudes Ihre Alarmanlage per Tasten oder auch per RFID-Transponder scharf bzw. unscharf schalten.

Um das JA-121E-BK Außenbedienteil sicher an der Außenwand zu montieren, benötigt man eine Montageplatte JA-WRE-KU68-..

Technische Daten:
- Farbe: Weiß und Schwarz
- Spannungsversorgung: über die Zentrale
- Maximaler Stromverbrauch: 95 mA
- RFID-Frequenz: 125 kHz
- MIFARE-Frequenz: 13,56 MHz
- Montage: im Außenbereich
- Schutzart: IP 55
- Betriebstemperaturbereich: -25°C bis +70°C
- Abmessungen: 96 x 67 x 19 mm
- Gewicht: 0,170 kg

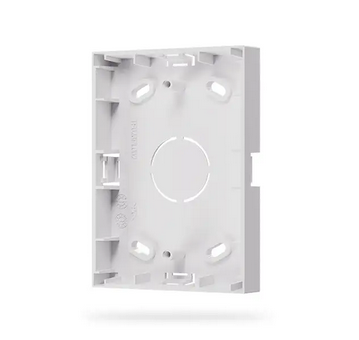

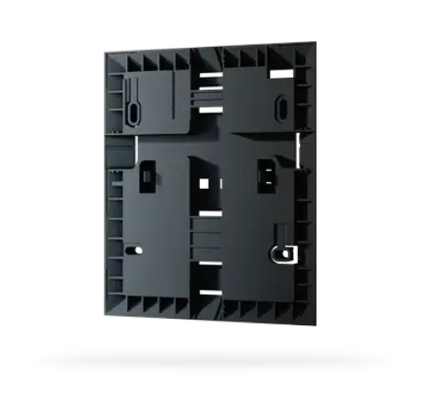

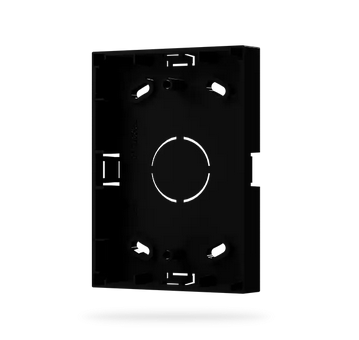

Das weiße oder schwarze Montagepad für den JA-120E-BK Outdoor-Leser oder der JA-121E-BK Außentastatur.
