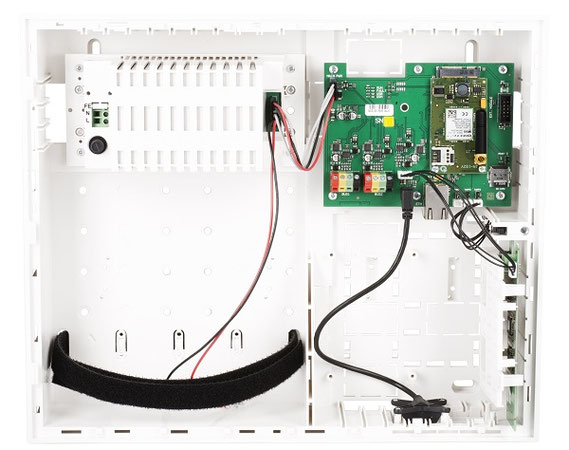

Jablotron JA-107 Zentrale
Die Zentrale JA-107KR mit LAN-Übertragungsgerät und ein Funkmodul (JA-111R) ist bereits integriert. Diese Zentrale ist für größere Objekte geeignet. Diese neue 100+ Zentralengeneration hat noch mehr Leistungsmerkmale und Programmiermöglichkeiten.
Dadurch ist diese Zentrale für umfassende Lösungen im Bereich der Alarmtechnik, Gebäudeautomation und für Zutrittskontrollen geeignet.
Das neue Sicherheitssystem JABLOTRON 100+ eignet sich für große Wohngebäude, gewerbliche Objekte aber auch Kindergärten, Schulen und sonstige öffentliche Einrichtungen.
Mit dieser Zentrale können bis zu 230 Komponenten eingebunden werden und 600 Nutzer verwaltet werden.
Die Programmierungen / Konfigurationen und Einstellungen dürfen nur von Jablotron zertifizierten Errichtern vorgenommen werden!
Leistungsmerkmale:
- Mit Funkmodul (JA-111R)
- Erweiterung möglich mit 4G Kommunikationsmodul (JA-194Y)
- 4 GB Speicherkarte für Ereignisspeicher und Alarmbilder
- 230 Funk- oder BUS-Komponenten
- 600 Benutzercodes
- 15 Sicherungsbereiche
- 128 programmierbare PG-Ausgänge, davon 32 per Funk
- 64 voneinander unabhängige Kalender
- sendet SMS-Systemmeldungen an bis zu 600 Benutzer
- 4 einstellbare Alarmempfangsstellen (AES)
- 5 wählbare Protokolle für Notrufzentralen / AES
- 2 Klemmleiste für den Busanschluss
- 1 interner Anschluss für ein Funkmodul (JA-111R)
- 1 LAN Steckverbindung
- 1 USB Steckverbindung für Einstellungen und Auslese von Fotos
- 1 Steckverbindung für ein weiteres Kommunikationsmoduls (z.B. PSTN)
Technische Daten:
- Stromzufuhr: 110 - 230 V / 50 - 60 Hz
- Backup-Batterie: 12 V, 7 - 18 Ah
- Maximale Ladezeit der Batterie 72 Stunden
- Max. Dauerverbrauch von der Zentrale 2000 mA
- 3000 mA für einen Zeitraum von 60 min
- max. 2000 mA mit einem Bus
- max. Dauerverbrauch für 12 Stunden im Backup-Modus 1100 mA ohne LAN
- 1072 mA mit aktivem LAN (mit einer 18 Ah Batterie)
- Max. Anzahl der Peripheriegeräte 230
- LAN-Kommunikator Ethernet-Schnittstelle, 10 / 100BASE-T
- Abmessungen: 357 × 297 × 105 mm
- Gewicht mit bzw. ohne Backup-Batterie: 7025 g / 1820 g
- Ereignisverlauf: ca. 7 Millionen letzte Ereignisse, mit Datum und Uhrzeit
- Stromzufuhr A (EN 50131-6)
- Klassifizierung Sicherheitsgrad 2/Umgebungsklasse II (entspricht EN 50131-1)
- Betriebstemperaturbereich:-10 bis +40 °C
- Durchschnittliche Betriebsfeuchtigkeit75 % RH, ohne Kondensierung
- Entspricht EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50131-5-3A1, EN 50131-6 ed. 2+A, EN 50136-1, EN 50136-2, EN 50581
- Funkfrequenz (mit dem Modul JA-11xR)868.1 MHz
- Funkemissionen ETSI EN 300 220-1-2 (Modul R), ETSI EN 301 419-1, ETSI EN 301 511 (GSM) EMC EN 50130-4 ed.2+A1, EN
55032 ed.2, ETSI EN 301 489-7
- Elektrische Sicherheit EN 62368-1+A11
Die Zentrale JA-107KRY4G mit LAN-Übertragungsgerät, 4G-GSM Kommunikations-Modul und R-Funkmodul zum Schutz von Familienhäusern, Büros und
kleineren Unternehmen. Sie ermöglicht flexible modulare Erweiterungen.
Das redundante Übertragungs- und Wahlgerät JA-194Y enthält die neuesten Funktionen des LTE-GSM-Dienstes, wie die noch schnellere und sichere Alarmübertragung und
Steuerung des Jablotron Alarmsystems. MicroSIMs können verwendet werden.
Die Programmierungen / Konfigurationen und Einstellungen dürfen nur von Jablotron zertifizierten Errichtern vorgenommen werden!
Leistungsmerkmale:
- LTE / 4G BackUp (JA-194Y)
- Mit Funkmodul
- 4 GB Speicherkarte für Ereignisspeicher und Alarmbilder
- 230 Funk- oder 120 Funk und 110 Buskomponenten
- 600 Benutzercodes
- 15 Sicherungsbereiche
- 128 programmierbare PG-Ausgänge, davon 32 per Funk
- 64 voneinander unabhängige Kalender
- sendet Systemmeldungen an bis zu 600 Benutzer
- 4 einstellbare Alarmempfangsstellen (AES)
- 5 wählbare Protokolle für Notrufzentralen / AES
- 2 Klemmleiste für den Busanschluss
- 1 interner Anschluß für Funkmodul (JA-111R)
- 1 LAN Steckverbindung
- 1 USB Steckverbindung für Einstellungen und Auslese von Fotos
- 1 Steckverbindung für ein weiteres Kommunikationsmoduls (z.B. PSTN)
Technische Daten:
- Stromzufuhr: 110 - 230 V / 50 - 60 Hz
- Backup-Batterie: 12 V, 7 - 18 Ah (nicht im Lieferumfang enthalten!)
- Maximale Ladezeit der Batterie72 Stunden
- Max. Dauerverbrauch von der Zentrale 2000 mA
- Max. Dauerverbrauch für 12 Stunden im Backup-Modus 1100 mA ohne LAN
- 1072 mA mit aktivem LAN (mit einer 18 Ah Batterie)
- Max. Anzahl der Peripheriegeräte 230
- LAN-Kommunikator Ethernet-Schnittstelle, 10 / 100BASE-T
- Abmessungen: 357 × 297 × 105 mm
- Gewicht mit bzw. ohne Backup-Batterie: 7025 g / 1820 g
- Ereignisverlauf: ca. 7 Millionen letzte Ereignisse, mit Datum und Uhrzeit
- Stromzufuhr A (EN 50131-6)
- Klassifizierung Sicherheitsgrad 2/Umgebungsklasse II (entspricht EN 50131-1)
- Betriebstemperaturbereich:-10 bis +40 °C
- Durchschnittliche Betriebsfeuchtigkeit75 % RH, ohne Kondensierung
- Entspricht EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50131-5-3A1, EN 50131-6 ed. 2+A, EN 50136-1, EN 50136-2, EN 50581
- Funkfrequenz (mit dem Modul JA-11xR)868.1 MHz
- Funkemissionen ETSI EN 300 220-1-2 (Modul R), ETSI EN 301 419-1, ETSI EN 301 511 (GSM) EMC EN 50130-4 ed.2+A1, EN
55032 ed.2, ETSI EN 301 489-7
- Elektrische SicherheitEN 62368-1+A11
Das Funkmodul JA-111R ist zum Anschluss an alle JABLOTRON 100 Alarmzentralen geeignet. Das Funkmodul dient als Funkantenne und wird über die BUS Verkabelung mit der Alarmzentrale verbunden. Dadurch können alle JABLOTRON Alarmzentralen zu Funk- Alarmsystemen umgerüstet werden.
Pro Alarmzentrale können drei Funkmodule angeschlossen und eingelernt werden. Somit ist auch bei größeren Objekten und Gebäuden eine ideale Funkreichweite und Funkausleuchtung möglich.
Das Funkmodul wird direkt auf die Anschlussplatine in der Alarmzentrale aufgesteckt.
Es kann aber auch mittels Gehäuse separat verbaut werden.
Leistungsmerkmale:
- Integration der Funk- Komponenten
- direkt aufsteckbar in der Alarmzentrale
Technische Daten:
- belegt eine Position im JABLOTRON 100 Alarmsystem
- Stromversorgung: über den BUS der Zentrale, 12 V (9 - 15 V)
- Standby-Verbrauch: 25 mA
- Funkfrequenz: 868 MHz (bidirektional)
- Abmessungen: 43 x 160 x 23 mm
- Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen
- Betriebstemperatur: -10 bis 40 °C

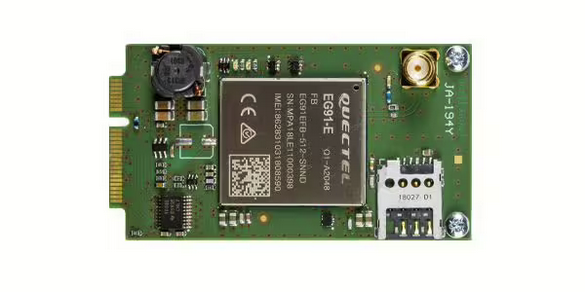

Das LTE / 4G Kommunikationsmodul JA-194Y ist mit den Zentralen JA-103 und JA-107 kompatibel. Das LTE Wählgerät JA-194Y bietet einen redundanten Übertragungsweg und kann in die JA-100+ Zentralen nachgerüstet werden.
Mit diesem LTE Kommunikationsmodul ist eine schnelle und sichere Alarmübertragung und Steuerung des Jablotron Alarmsystems möglich.
Leistungsmerkmale:
- Aufsteckmodul für die Zentralen JA-103 und JA-107
- LTE / 4G Kommunikation
- schnell und leistungsstark
- MicroSIM
Technische Daten:
- Stromversorgung erfolgt über die Zentrale 12 V
- Durchschnittlicher Stromverbrauch ca. 5 mA
- Spitzenstromverbrauch: 720 mA
- LTE Kommunikationsmodul
-
Funktionsbereich des GSM-Moduls: 2G (GSM, EDGE): 900 / 1800 MHz
3G 900 / 2100 MHz (B8, B1)
4G (LTE): 800 / 900 / 2100 / 2600 MHz (B20, B8, B3, B1, B7)
- Abmessungen: 70 x 37 x 25 mm
- Klassifizierung EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50136-2, ANSI SIA DC-09
- Umgebung gemäß EN 50131-1 II. allgemeine Innenbereiche
- Betriebstemperaturbereich -10 °C bis +40 °C
- Entspricht auch den Anforderungen von EN 62368-1, ETSI EN 301 511, EN 50130-4 +A1, ETSI EN 301 489-1, ETSI EN 301 489-7,
EN 55032, ETSI EN 301 419-1, EN 50581

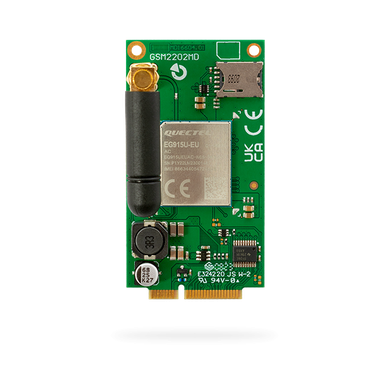

Das LTE / 4G Kommunikationsmodul JA-194Y-Lite dient ausschließlich der Kommunikation über das Internet (IP-Datenkommunikation).
Somit ist es im Vergleich zum regulären LTE / 4G Kommunikationsmodul JA-194Y preisattraktiver, jedoch werden keine lokalen SMS (Text-) oder Sprachmeldungen unterstützt.
Alarmmeldungen werden nur aus der Cloud übertragen und eine Alarm-Sprachsteuerung ist nicht möglich.
Das Modul ermöglicht die Web- und App-Steuerung des Alarmsystems und den Remote Zugriff via F-Link. Hierzu wird eine SDC Karte benötig (Fremd SIM ist möglich). Das JA-194Y-Lite ist mit den Zentralen 100+ also JA-103 und JA-107 kompatibel.
Leistungsmerkmale:
- Aufsteckmodul für die Zentralen JA-103 und JA-107
- LTE / 4G Kommunikation
- Daten-IP-Kommunikation
- Keine lokale SMS- und Sprachmeldungen
- Nano-SIM
Technische Daten:
- Stromversorgung erfolgt über die Zentrale 12 V
- Durchschnittlicher Stromverbrauch ca. 5 mA
- Spitzenstromverbrauch: 720 mA
- LTE Kommunikationsmodul
- Funktionsbereich des GSM-Moduls: 2G (GSM, EDGE): 900 / 1800 MHz
3G: 900 / 2100 MHz (B8, B1)
4G (LTE): 800 / 900 / 2100 / 2600 MHz (B20, B8, B3, B1, B7)
- Abmessungen: 70 x 37 x 25 mm
- Klassifizierung EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50136-2, ANSI SIA DC-09
- Umgebung gemäß EN 50131-1 II. allgemeine Innenbereiche
- Betriebstemperaturbereich -10 °C bis +40 °C
- Entspricht auch den Anforderungen von EN 62368-1, ETSI EN 301 511, EN 50130-4 +A1, ETSI EN 301 489-1, ETSI EN 301 489-7,
EN 55032, ETSI EN 301 419-1, EN 50581

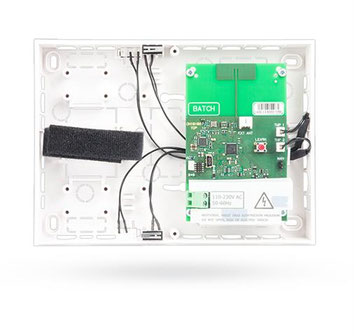

Der Funk-Repeater JA-150R dient zur Reichweitenverlängerung von Funkkomponenten des JA 100-Alarmsystems. Somit ist eine sichere und zuverlässige Funkübertragung auch bei größeren Gebäuden und Objekten möglich.
Der Funk-Repeater unterstützt die folgenden "uni-direktionen" Funkkomponenten:
- alle Melder der Serie JA-15x, ausschließlich der Rauchmelder JA-151ST-A, JA-155M (Mini Magnetkontakt)
- alle Melder der Serie JA-18X
- Fernbedienungen JA-15xJ MS, (II), JA-16xJ, JA-18xJ
- PG Module JA-150N, JA-151N
Es können mehrere Repeater mit einer JA-100 Zentrale verbunden werden. Eine Reichweitenverlängerung von Repeater zu Repeater ist allerdings nicht möglich.
Leistungsmerkmale:
- kleine kompakte Bauform
- integriertes Netzteil 230 V
- integriertes 868 MHz Funkmodul
- Anschlussmöglichkeit für externe Antenne: AN 868
- Sabotageüberwacht
- Notstromversorgung über Akku: BAT 4V8-LH0900
Technische Daten:
- belegt eine Positionen in dem JABLOTRON 100 Alarmsystem
- Stromversorgung: 230 V / 50Hz
- Notstromversorgung durch Backup-Akku: 4,8V 900 mAh
- bis zu 100 Funk-Komponenten einlernbar
- Funkfrequenz: 868 MHz / JA 100 Funkprotokoll
- Betriebstemperatur: -10 bis 40 °C
- Umgebungsbedingungen: EN 50131-1 II. innen
- Zulassungen SG 2, EN 50131-1, EN 50131-3, EN 50131-6, EN 50131-5-3
- Abmessungen: 132 x 182 x 45 mm

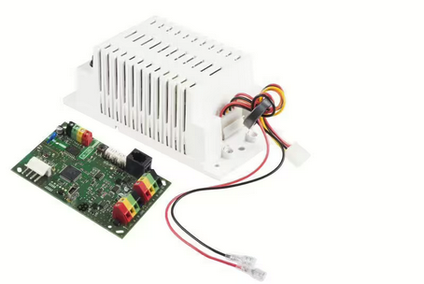

Der BUS-Repeater und Signalverstärker JA-120Z ist für das JA 100 Alarmsystem und dient zur Erweiterung und Verlängerung des BUS- Leitungsnetztes bei größeren Objekten und Installationen.
Mit diesem Signalverstärker können die BUS Leitungeslängen um jeweils 500 m verlängert werden. In einem BUS-Strang können bis zu 3 BUS-Signalverstärker genutzt werden. Somit sind Leitungslängen von bis zu 2000 m pro Strang realisierbar.
Leistungsmerkmale:
- Leitungsverlängerung von jeweils 500 m
- 2 unabhängige BUS Ausgänge, galvanisch getrennt
- 230V / 12V/2A Netzteil im Lieferungumfang enthalten
- Ausgangsspannung: 13,8 V / 2 A
- Notstromverorgung über 12V / 7 bis 18Ah Akku
Technische Daten:
- belegt eine Positionen in dem JA 100 Alarmsystem
- 230V Netzanschluß
- Notstromversorgung über 12 V / 7 bis 18Ah Akku
- optionales Gehäuse: PLV-CP-L
- Stromverbrauch über die BUS -Verkabelung 10 mA
- Zulassung: SG2 nach EN 50131-1, EN 50131-6
- Betriebstemperaturbereich: -10 °C bis +40 °C
Die Jablotron JA-107-Alarmanlage kann man mit noch diversen weiteren Komponenten ausrüsten welche wir Ihnen gerne bei einem persönlichen Gespräch ob bei Ihnen zu Hause, Ihren Geschäftsräumen usw. bei einem Sicherheits- bzw. Bedarfscheck erläutern oder aber in unserem Laden.
Die Beratung bei Ihnen zu Hause ist natürlich kostenlos und unverbindlich!
